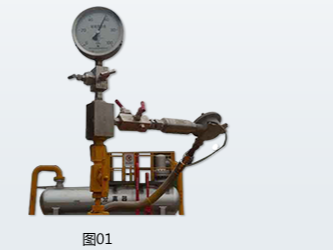

石油天然气采气树地面工程需要在采气树上安装压力表和压力变送器，以便对采气树的各级套管和油管的压力进行实时测量监控，传统连接方式为3个高压截止阀，1个三通接头，9个格兰接头，5根高压管组成（如图1），这种分体式连接接点多，泄漏点多，管路长，安装时间长，成本高，占用的空间也大，同时维护费用也高。

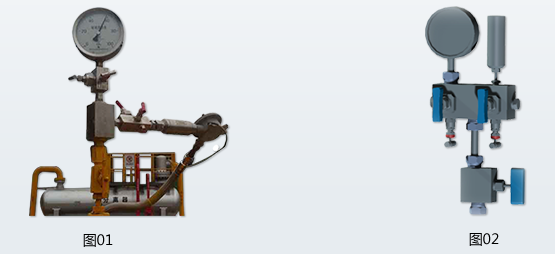

为了减少泄漏点，节省空间，节省安装时间，降低成本，重庆九环机电特别设计一种集成的新型10000psi采气树组合阀。这种优化方案只需要2个高压截止阀，7个格兰接头，3根高压管组成（如图2）。
我司研发的新型1000PSI采气树组合阀，连接方式放方便、大大减少泄露，同时节约了时间成本与空间成本，价格也非常实惠。欢迎来电详询：023-8608 9941
阀组产品特点features
一体式结构，安全可靠
采用不锈钢销防止阀座因振动而脱离
阀座与阀体间硬连接，提供可靠的零泄漏密封
无毛刺的螺纹和内表面，减少泄漏，并保证仪表的精确读数
阀尖采用锥面和后部球头设计，提供较小的开、关力矩和较高使用寿命
阀杆密封部位采用挤压加工，表面粗糙度达Ra0.1,减小了与填料的摩擦，提高了阀杆与填料的使用寿命
阀体密封口采用自动定心设计，保证每次关断的阀尖密封线在同一位置
分别用蓝、绿、红区分截止阀、平衡阀、排污/测试阀，安装现场一目了然
阀组脱脂禁油处理 oil free
在氧气的工况条件下，阀组和阀门必须进行脱脂禁油处理，否则碳氢化合物和油类会在氧气中剧烈反应，产生燃烧和爆炸。在阀组、阀门选型中，应在选型代码后加/T，如果需要配置接头，请选用我公司专门的脱脂禁油接头。产品采用封塑包装，并在包装袋上贴上“禁油”标识。
阀门结构structure
| NO. | 结构特点 |
|
|
| 1 | 带防退螺钉的手柄，更好的传递力矩 | ||
| 2 | 蓝色、绿色、红色的防尘盖来区分截止阀、平衡阀、排污/测试阀，并防止灰尘、杂质进行阀杆，影响密封 | ||
| 3 | 压紧螺母，用于推压填料，使之变形膨胀，与阀杆和阀座形成密封，有微漏时，也可作二次或多次调整 | ||
| 4 | 阀杆采用滚制螺纹，提高螺纹表面硬度，使之更耐磨，延长了阀杆的使用寿命 | ||
| 5 | 锁紧螺母，提供可靠的锁紧力，防止压紧螺母因振动松开，使填料失去密封功能 | ||
| 6 | 阀杆密封部位采用挤压加工，表面粗糙度达Ra0.1,减小了与填料的摩擦，提高了阀杆与填料的使用寿命 | ||
| 7 | 金属垫圈，提供无旋转推力，减少因旋转摩擦带来的填料损坏 | ||
| 8 | 下设计式PTFE/柔性石墨填料，防止介质进入腐蚀阀杆螺纹 | 10 | 双相钢锥头，提供更高的硬度，避免锥头多次使用后产生损伤；尾部球头设计，提供无旋转推压，头部锥度设计，使之与阀体孔口形成线性密封；整体万向式偏摆设计，降低了其它零件不同轴带来的密封隐患 |
| 9 |
阀门全开时，阀杆背部锥面与阀座形成线性接触，提供阀杆辅助密封 |
||
