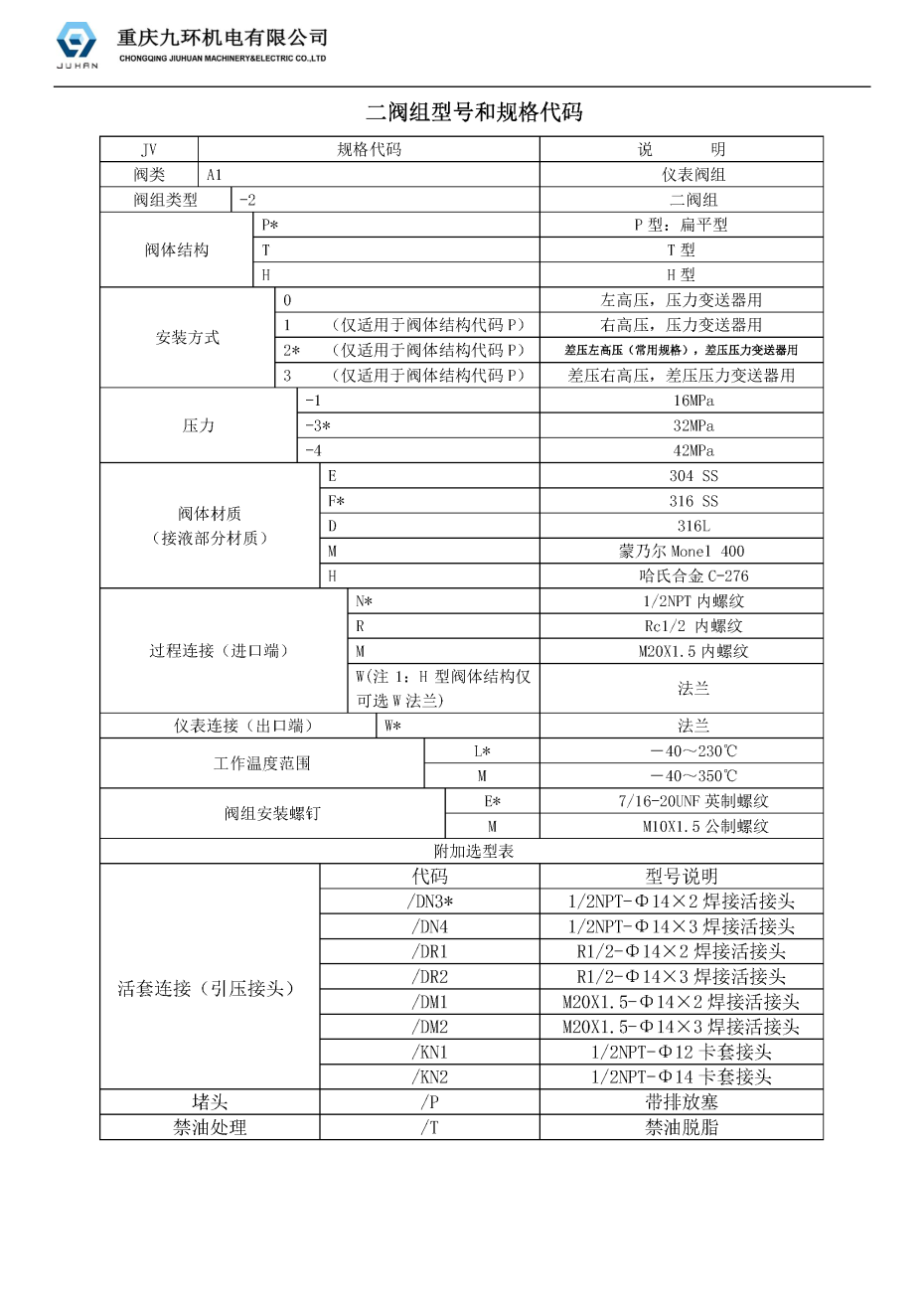

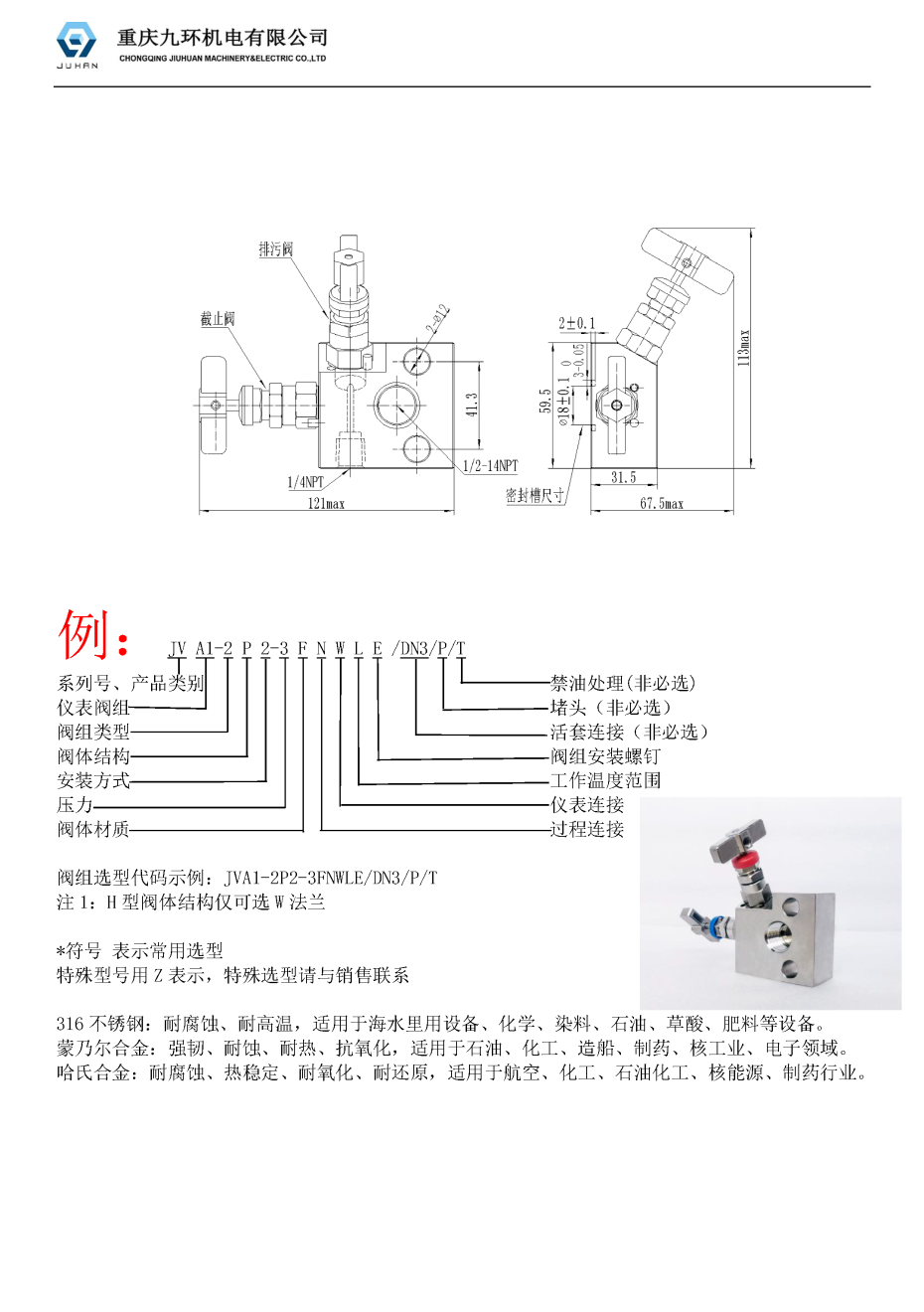

二阀组作用：二阀组由一个截止阀(作用是开关或者导通),一个排污阀(污物、水、气)组成。

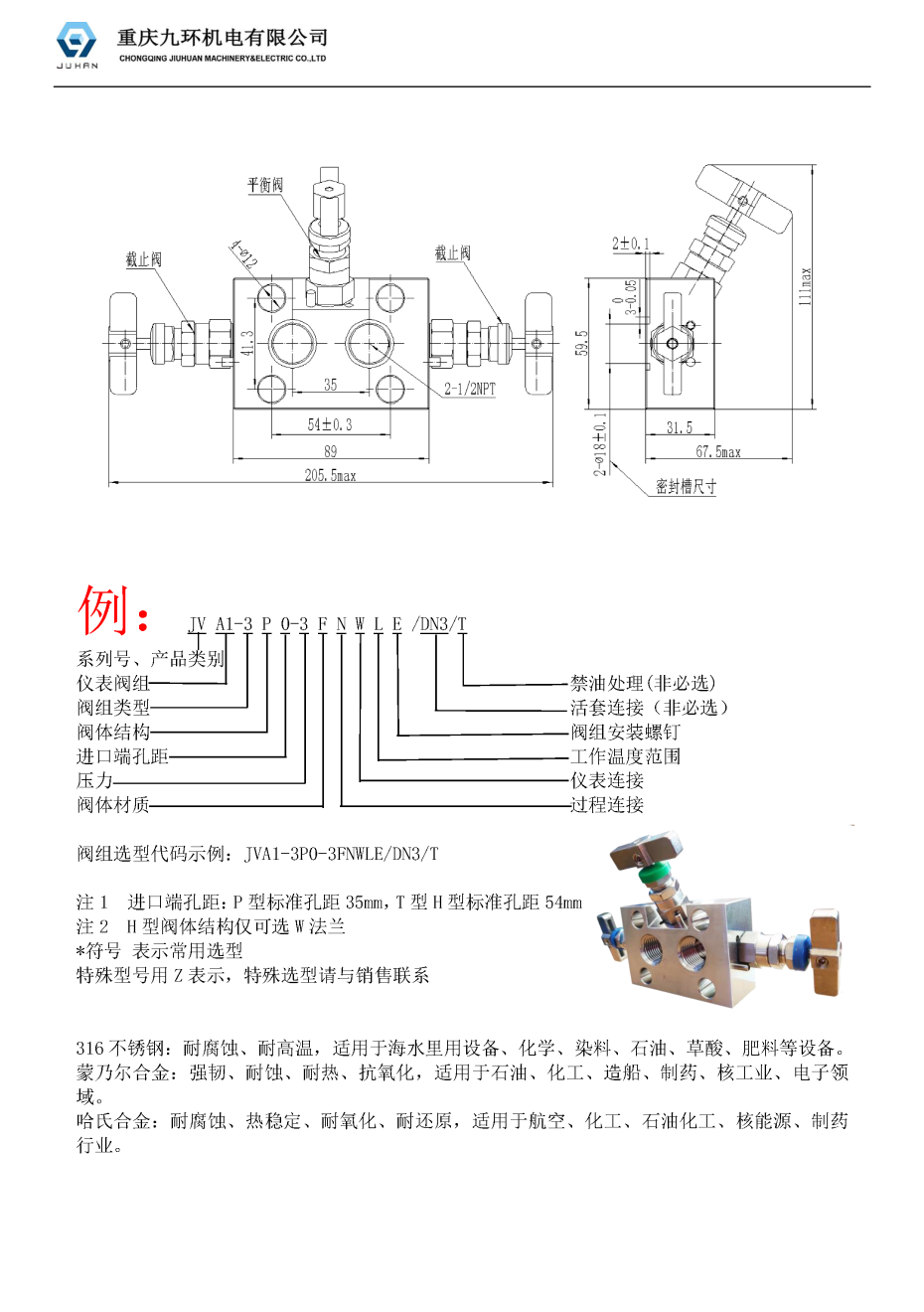

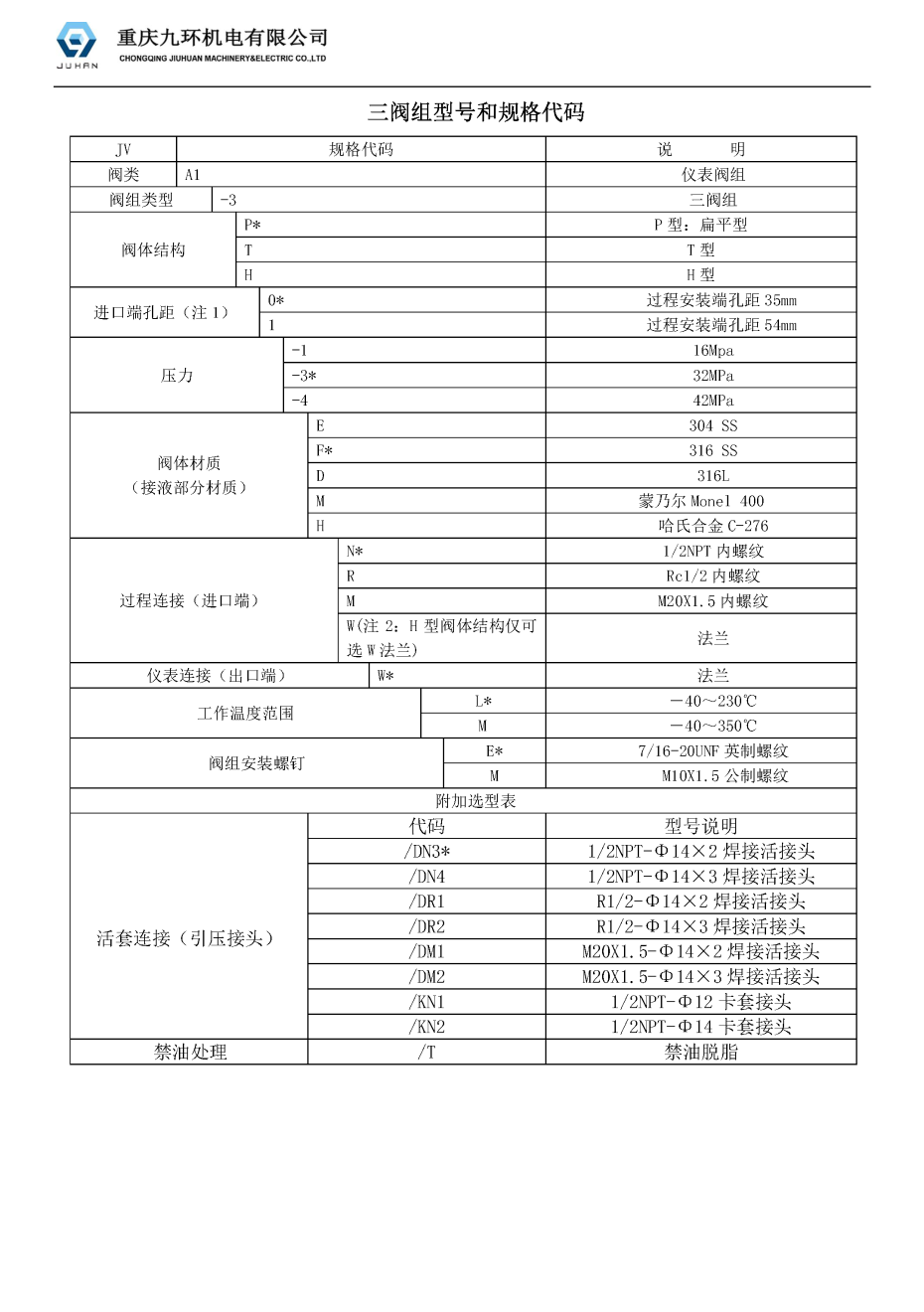

三阀组作用：三阀组是两个截止阀加一个处于中间的平衡阀组成。两个截止阀分别是1个高压侧截止阀、一个低压侧截止阀(也是一个截止阀),那2个是高压侧及低压侧的截止阀(打开了,就将高压侧或低压侧的压力传递过去了),中间的平衡阀打开后,就联通了高压侧和低压侧,此时高低压两侧受力点的压力基本一致，一般是用来测差压的。

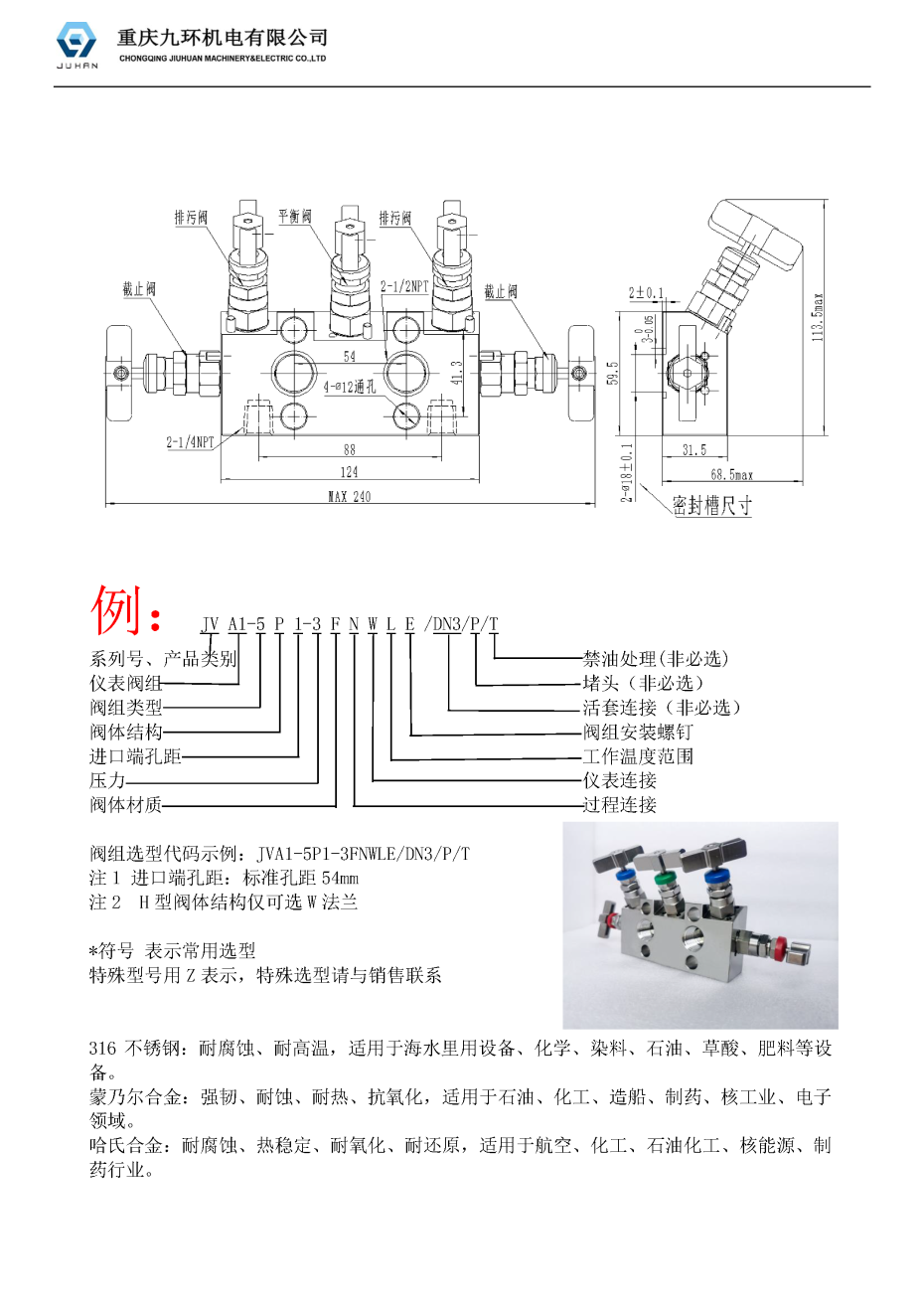

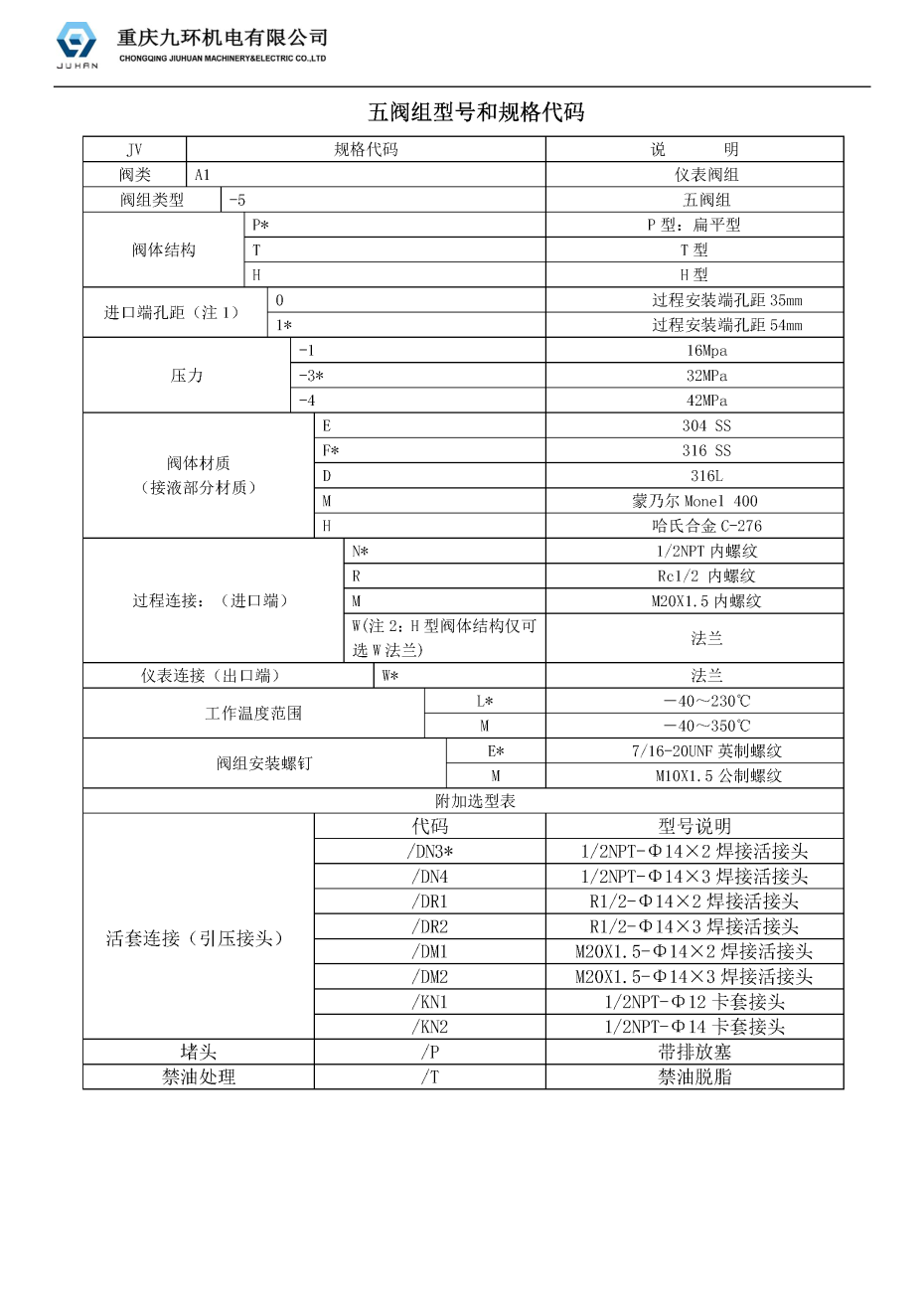

五阀组作用：五阀组就是在三阀组的基础上分别给高压侧、低压侧加了一个排污阀(排污阀用途和二阀组排污阀的一样).
阀组产品特点features
一体式结构，安全可靠
采用不锈钢销防止阀座因振动而脱离
阀座与阀体间硬连接，提供可靠的零泄漏密封
无毛刺的螺纹和内表面，减少泄漏，并保证仪表的精确读数
阀尖采用锥面和后部球头设计，提供较小的开、关力矩和较高使用寿命
阀杆密封部位采用挤压加工，表面粗糙度达Ra0.1,减小了与填料的摩擦，提高了阀杆与填料的使用寿命
阀体密封口采用自动定心设计，保证每次关断的阀尖密封线在同一位置

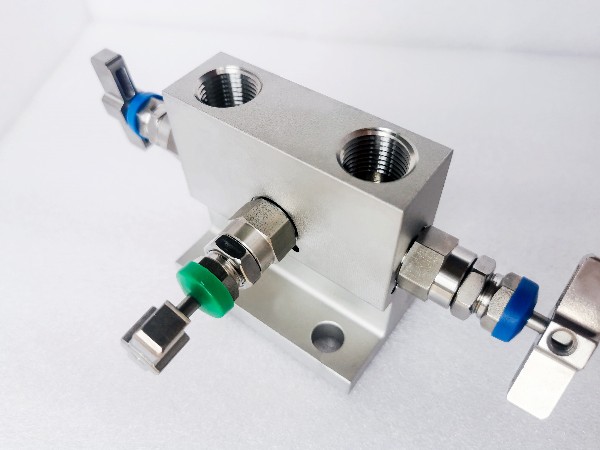

分别用蓝、绿、红区分截止阀、平衡阀、排污/测试阀，安装现场一目了然
阀组脱脂禁油处理 oil free
在氧气的工况条件下，阀组和阀门必须进行脱脂禁油处理，否则碳氢化合物和油类会在氧气中剧烈反应，产生燃烧和爆炸。在阀组、阀门选型中，应在选型代码后加/T，如果需要配置接头，请选用我公司专门的脱脂禁油接头。产品采用封塑包装，并在包装袋上贴上“禁油”标识。
阀门结构structure
| NO. | 结构特点 |
|
|
| 1 | 带防退螺钉的手柄，更好的传递力矩 | ||
| 2 | 蓝色、绿色、红色的防尘盖来区分截止阀、平衡阀、排污/测试阀，并防止灰尘、杂质进行阀杆，影响密封 | ||
| 3 | 压紧螺母，用于推压填料，使之变形膨胀，与阀杆和阀座形成密封，有微漏时，也可作二次或多次调整 | ||
| 4 | 阀杆采用滚制螺纹，提高螺纹表面硬度，使之更耐磨，延长了阀杆的使用寿命 | ||
| 5 | 锁紧螺母，提供可靠的锁紧力，防止压紧螺母因振动松开，使填料失去密封功能 | ||
| 6 | 阀杆密封部位采用挤压加工，表面粗糙度达Ra0.1,减小了与填料的摩擦，提高了阀杆与填料的使用寿命 | ||
| 7 | 金属垫圈，提供无旋转推力，减少因旋转摩擦带来的填料损坏 | ||
| 8 | 下设计式PTFE/柔性石墨填料，防止介质进入腐蚀阀杆螺纹 | 10 | 双相钢锥头，提供更高的硬度，避免锥头多次使用后产生损伤；尾部球头设计，提供无旋转推压，头部锥度设计，使之与阀体孔口形成线性密封；整体万向式偏摆设计，降低了其它零件不同轴带来的密封隐患 |
| 9 |
阀门全开时，阀杆背部锥面与阀座形成线性接触，提供阀杆辅助密封 |
||
