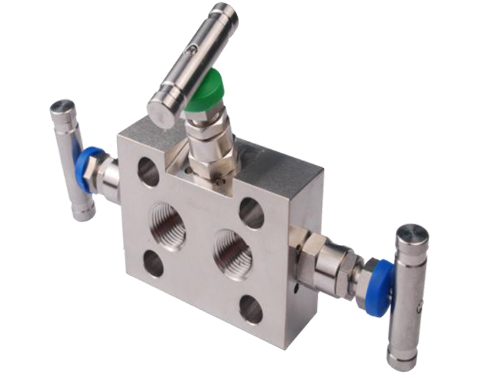

重庆九环机电有限公司生产的阀组、阀门外形美观、结构紧凑、密封可靠，可以与各种差压/压力变送器、压力仪表等配套安装，用于开启、切断、排放流体的流量、压力、压差、液位等操作，同时方便仪表在线安装、调试、维护、检查。主要结构型式有：扁平型、T型、H型、柱状型。
023-8608 9949

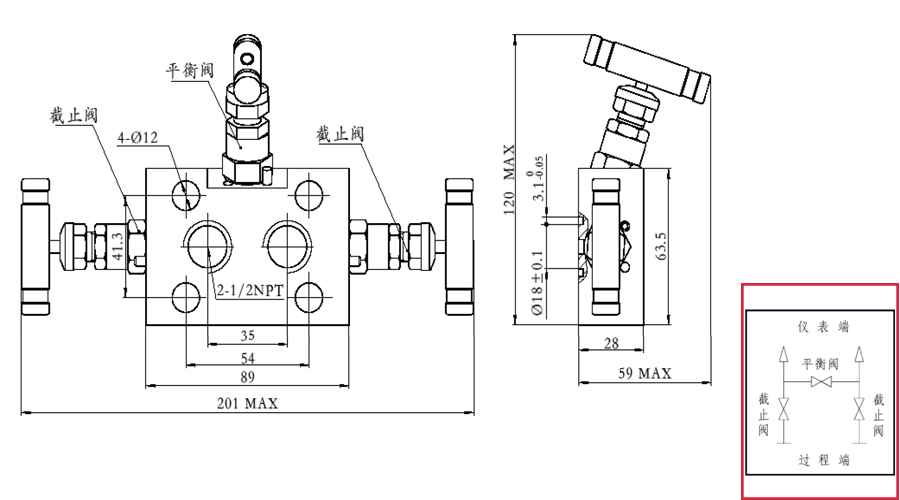

结构示意图structure
产品描述description
重庆九环机电有限公司生产的阀组、阀门外形美观、结构紧凑、密封可靠，可以与各种差压/压力变送器、压力仪表等配套安装，用于开启、切断、排放流体的流量、压力、压差、液位等操作，同时方便仪表在线安装、调试、维护、检查。主要结构型式有：扁平型、T型、H型、柱状型。

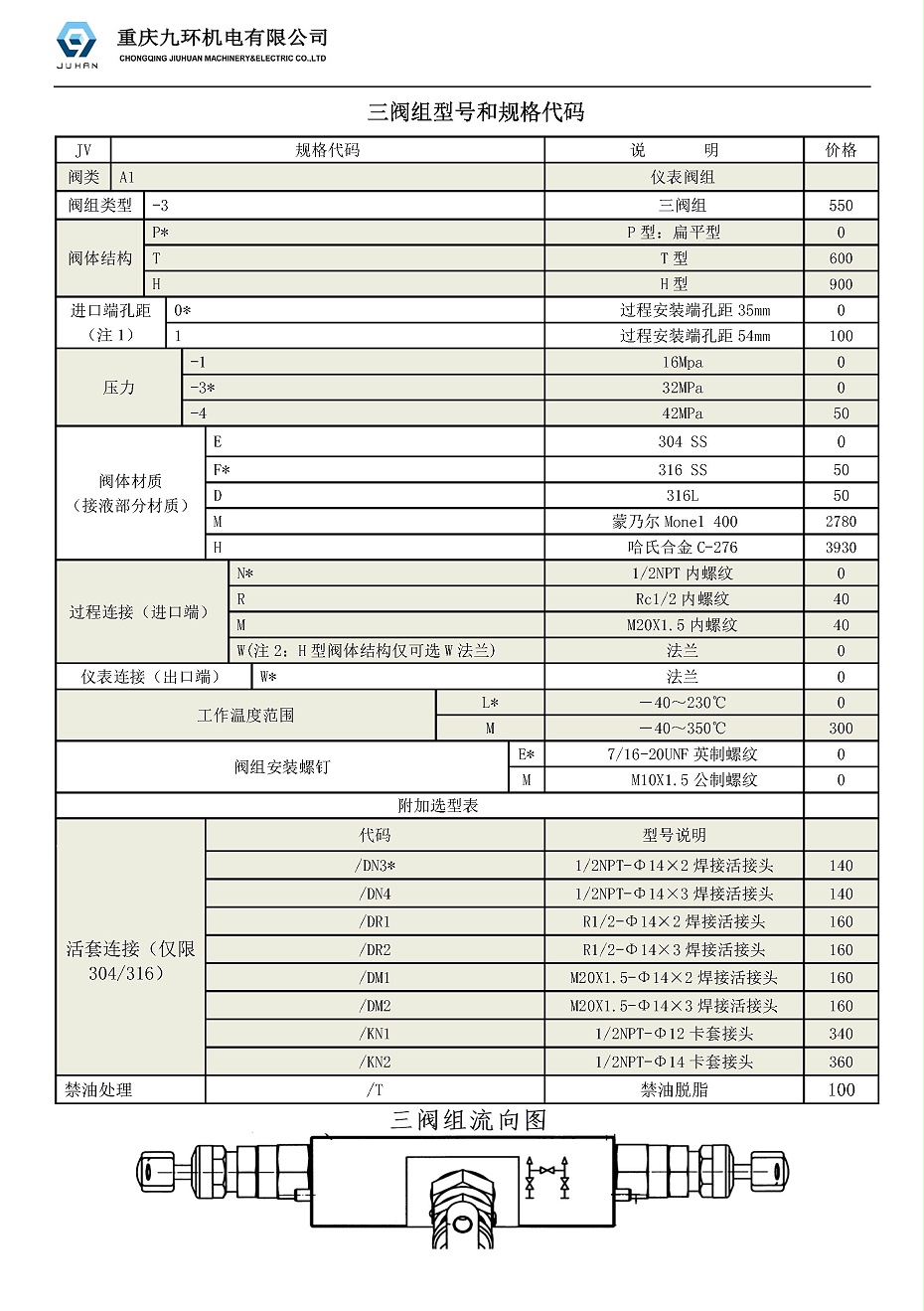

产品参数parameter
| 扁平型三阀组 | 安装方案 | 压力 | 材质ASTM-A276/A479 | 进口端连接 | 出口连接方式 | 温度 | 安装螺栓(材质304) | |||||||||||||||||||||||||||||||||||||||||
| JS3P | 0 | 常用规格 | 3 | 32MPa | E | 304 | N | 1/2NPT | N | 1/2NPT | L | -40～230°C | E | 7/16-20UNF | ||||||||||||||||||||||||||||||||||
| F | 316 | |||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 进出口端螺纹连接,带堵头 | D | 316L | R | Rc1/2 | R | Rc1/2 | |||||||||||||||||||||||||||||||||||||||||
| G | 316H | |||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 进口螺纹孔距54mm | J | 321 | M | M20X1.5 | M | M20X1.5 | |||||||||||||||||||||||||||||||||||||||||
| K | 317L | |||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 进口法兰式连接，带排液塞 | 4 | 42MPa | M | Monel | 特殊螺纹可订做 | W | 法兰式IEC61518/DIN EN61518 | M | 230～350°C | M | M10X1.5 | ||||||||||||||||||||||||||||||||||||
| H | Hc-276 | |||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 进出口端螺纹连接 | S | S31803 | |||||||||||||||||||||||||||||||||||||||||||||
| 特殊材质 可订做 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 特殊螺纹 可订做 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
重庆九环机电扁平型三阀组JVA1-3P0-3FNWLE,三阀组厂家,三阀组价格,三阀组厂家联系电话:023-86089941 |
||||||||||||||||||||||||||||||||||||||||||||||||
阀组产品特点features
一体式结构，安全可靠
采用不锈钢销防止阀座因振动而脱离
阀座与阀体间硬连接，提供可靠的零泄漏密封
无毛刺的螺纹和内表面，减少泄漏，并保证仪表的精确读数
阀尖采用锥面和后部球头设计，提供较小的开、关力矩和较高使用寿命
阀杆密封部位采用挤压加工，表面粗糙度达Ra0.1,减小了与填料的摩擦，提高了阀杆与填料的使用寿命
阀体密封口采用自动定心设计，保证每次关断的阀尖密封线在同一位置
分别用蓝、绿、红区分截止阀、平衡阀、排污/测试阀，安装现场一目了然
阀组脱脂禁油处理 oil free
在氧气的工况条件下，阀组和阀门必须进行脱脂禁油处理，否则碳氢化合物和油类会在氧气中剧烈反应，产生燃烧和爆炸。在阀组、阀门选型中，应在选型代码后加/T，如果需要配置接头，请选用我公司专门的脱脂禁油接头。产品采用封塑包装，并在包装袋上贴上“禁油”标识。
阀门结构structure
| NO. | 结构特点 |
|
|
| 1 | 带防退螺钉的手柄，更好的传递力矩 | ||
| 2 | 蓝色、绿色、红色的防尘盖来区分截止阀、平衡阀、排污/测试阀，并防止灰尘、杂质进行阀杆，影响密封 | ||
| 3 | 压紧螺母，用于推压填料，使之变形膨胀，与阀杆和阀座形成密封，有微漏时，也可作二次或多次调整 | ||
| 4 | 阀杆采用滚制螺纹，提高螺纹表面硬度，使之更耐磨，延长了阀杆的使用寿命 | ||
| 5 | 锁紧螺母，提供可靠的锁紧力，防止压紧螺母因振动松开，使填料失去密封功能 | ||
| 6 | 阀杆密封部位采用挤压加工，表面粗糙度达Ra0.1,减小了与填料的摩擦，提高了阀杆与填料的使用寿命 | ||
| 7 | 金属垫圈，提供无旋转推力，减少因旋转摩擦带来的填料损坏 | ||
| 8 | 下设计式PTFE/柔性石墨填料，防止介质进入腐蚀阀杆螺纹 | 10 | 双相钢锥头，提供更高的硬度，避免锥头多次使用后产生损伤；尾部球头设计，提供无旋转推压，头部锥度设计，使之与阀体孔口形成线性密封；整体万向式偏摆设计，降低了其它零件不同轴带来的密封隐患 |
| 9 |
阀门全开时，阀杆背部锥面与阀座形成线性接触，提供阀杆辅助密封 |
||
联系方式 contact us
手机阀组阀门网页
微信阀组阀门公众号
重庆九环机电官网服务热线：13368060532 / 023-8608 9949
公司地址：重庆市北碚区蔡家岗镇凤栖路6号盈田同兴工谷15-1备案号：渝ICP备15007523号
渝公网安备 50010902000574号
特殊选项代码均为9，例如：JS3P9-3999L-E(扁平型3阀组，安装方案特殊，压力32MPa，材质特殊，进出口连接方式特殊）
